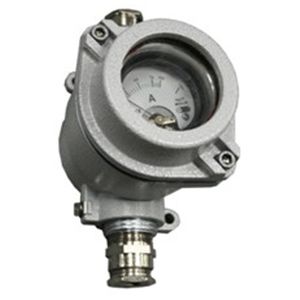

Взрывозащищенные Exd корпуса для измерительных приборов и видеокамер CSC/EMHA/CCA (амперметров, вольтметров, омметров, видеокамер и фотореле)

Код в каталоге: 1870

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ
Взрывозащищенные корпуса CSC/EMHA/CCA с окном применяются для размещения приборов КИП, а также любой аппаратуры для визуального контроля, включая мониторы и дисплеи в случае необходимости их монтажа как во взрывоопасных зонах, условиях с агрессивной окружающей средой, так и для общепромышленного применения.

Окна взрывозащищенных корпусов CSC/EMHA/CCA выполнены из ударопрочного жаростойкого боросиликатного стекла. Боросиликатные стекла содержат в химическом составе натрий или кальций, что делает их более устойчивыми к агрессивным средам и к тепловому удару благодаря низкому коэффициенту расширения.

Область применения - подземные выработки рудников и шахт, неопасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1999), гл. 7.3 ПУЭ, гл. 7.4 ПУЭ, ПБ 05-618-03, ПБ 03-553-03, другим нормативным документам, регламентирующим применение электрооборудования во взрывоопасных и невзрывоопасных зонах на опасных производственных объектах I ,II, III, IV классов опасности, поднадзорных Ростехнадзору РФ, и национальных технических надзоров стран СНГ.

ОБЛАСТЬ ПРИМЕНЕНИЯ
– добыча и транспортировка нефти – добыча и транспортировка газа – нефтеперерабатывающие заводы НПЗ – химические заводы – черная (ЧМ) и цветная металлургия (ЦМ) – целлюлозно-бумажная промышленность – пищевая промышленность	– АЭС, обогатительные фабрики и др. – оборонная промышленность – энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство ) – водоснабжение – канализация – утилизация отходов – морской и речной транспорт

ОБЛАСТЬ ПРИМЕНЕНИЯ

– добыча и транспортировка нефти
– добыча и транспортировка газа
– нефтеперерабатывающие заводы НПЗ
– химические заводы
– черная (ЧМ) и цветная металлургия (ЦМ)
– целлюлозно-бумажная промышленность
– пищевая промышленность

– АЭС, обогатительные фабрики и др.
– оборонная промышленность
– энергетика (ТЭЦ, ГЭС, ГРЭС, котельное хозяйство )
– водоснабжение
– канализация
– утилизация отходов
– морской и речной транспорт

ТЕХНИЧЕСКИЕ ДАННЫЕ
Температура окружающей среды, °С:	-60...+40/+55
Максимальное напряжение, В:	~1 000 / 250
Максимальная сила тока, А:	80, (CCA до 400)
Резьба на присоединительных отверстиях:	Трубная коническая Rc ISO 7/1
Материал корпуса:	Коррозионностойкий модифицированный алюминиево-кремниевый сплав GALSi13 марки “KSi13”, устойчивый к солевому туману и другим химическим веществам, в том числе устойчивый к парам сероводорода и соляной кислоты, к солевым и кислым рудничным водам, фрикционно искробезопасный. Окно - ударопрочное, боросиликатное стекло
Покрытие:	Антистатическое полимерно-эпоксидное окрашивание, фрикционно искробезопасное, устойчивое к рабочим средам и ионизирующему излучению.Цвет RAL 7035 (по требованию RAL FIRE)
Климатическое исполнение:	УХЛ1 (по требованию УХЛ2, УХЛ3, УХЛ4, УХЛ5, ХЛ1, ХЛ2, ХЛ3, ХЛ5, Т1, Т2, Т3, Т5, OM1, OM2, OM3, OM4, В2.1з**, В5)
Химостойкое исполнение:	по требованию Х1, Х2, Х3

Enlarge this image

Enlarge this image

ОПЦИИ, АКСЕССУАРЫ И ИСПОЛНЕНИЯ
Рудничное нормальное исполнение	/РН2
Обогрев	/HEAT
Подсветка белая 12В	/LIT12DC
Подсветка белая ~220В	/LIT220AC
Подсветка 3-х цветная 12В	/LIT3L12DC

Улучшенные возможности визуализации

Стрелочные приборы во взрывозащищенном корпусе могут иметь белую или 3-х цветную подсветку индикации. В зависимости от характера информации, она может отображаться в ином цвете или в мигающем варианте. 3-х цветной подсветкой можно подавать красный, желтый и зеленый фон. Так, например, с помощью внешнего управляющего сигнала можно изменять фон с зеленого (рабочее штатное состояние) на красный (предупреждение).

Рекомендуемые цвета
Белая: Подсветка в ночное время или при неблагоприятной погоде, в помещениях с плохой освещенностью.
Зеленый цвет: Индикация штатного состояния, например, при бесперебойном автоматическом режиме.
Желтый цвет: Индикация ручного режима, например, при изменении настроек.
Красный цвет: Предупреждающая индикация, например, при превышении показаний заданного диапазона значений.
