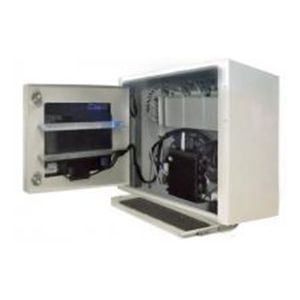

Стационарная система контроля вибрации, мониторинга состояния и оперативной диагностики дефектов СМД-4.

СМД-4 — новое поколение цифровых систем мониторинга состояния агрегатов с возможностью автоматической диагностики дефектов вращающегося оборудования по вибрации и току. Контроль проводится по ГОСТ ИСО 10816 и ГОСТ 25364.

Сиситемы строятся по модульному принципу их унифицированных блоков анализа электрического сигнала (БАЭС), что позволяет гибко создавать систему непрерывного мониторинга состояния, и при необходимости, онлайн диагностики дефектов оборудования различной сложности от простейших вентиляторов и насосов для крупных энергоемких агрегатов.

Применение

Назначение системы СМД-4:

— непрерывный контроль параметров вибрации в соответствии с ГОСТ ИСО 10816 и ГОСТ 25364,

— непрерывный мониторинг состояния оборудования по широкой номенклатуре параметров вибрации (более 100) в широком частотном диапазоне,

— оперативная диагностика по вибрации агрегата и току его привода (за 5 сек.),

— среднесрочный прогноз состояния (не более 30 сут.) и оценка ресурса при обнаружении развитых дефектов.

Особенности

• Повышенная достоверность мониторинга и диагностики за счет расширенной номенклатуры контролируемых параметров и использования не менее 3-х независимых диагностических признаков для каждого дефекта;
• Специальные алгоритмы минимизации времени измерения и постановки диагноза;
• Высокая чувствительность обнаружения изменений состояния за счет автоматической адаптации порогов к естественным изменениям контролируемых параметров;
• Диагностика агрегата или группы агрегатов как единого целого (в отличие от методов поузловой диагностики в составляемом диагностическом модуле учитывается влияние дефектов на вибрацию в различных точках контроля);
• Возможность более глубокой диагностики внешними средствами по автоматически записываемым в моменты опасных изменений состояния первичным сигналам;
• Автономная работа системы без ее обслуживания.

Характеристики

Измеряемые параметры:

Вибрация:

СКЗ виброскорости в стандартной полосе частот 10-1000 Гц (ГОСТ ИСО 10816 и ГОСТ 25364);

СКЗ виброускорения в третьоктавных полосах частот от 5 Гц до 10кГц (34 полосы);

СКЗ и пиковое значение виброускорения в полосе частот 8-20кГц;

Анализ узкополосных спектров:

— до пяти характерных гармонических рядов по шесть первых гармонических составляющих;

— уровни случайной вибрации в октавных полосах от 125 до 8000 Гц;

— совокупность сильных по уровню гармонических составляющих (34 гармоники).

Ток:

Результаты анализа узкополосных спектров: до 5 рядов гармоник — прямых и модулирующих.

Основные характеристики:

Время обновления результатов анализа — 1,6 сек.;

Время постановки диагноза — 5 сек.;

Прогноз состояния по скорости развития дефектов — до 30 сут.;

Динамический диапазон — не менее 100 дБ;

Частотный диапазон 0,5 Гц — 25,6 кГц;

Неравномерность частотной характеристики — не более 3% в полосе 2Гц — 10кГц; Коэффициент нелинейных искажений — не более 0,1%;

Условия эксплуатации — температура от −20 до +60oС, влажность до 95%;

Количество каналов — до 256;

Ресурс — не менее 10 лет.
