Компрессоры шестеренчатые и газодувки

Компрессоры роторные серии ВФ

Код в каталоге: 833

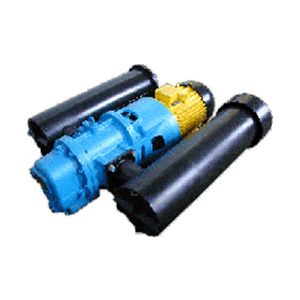

Компрессоры роторные серии ВФ

Предназначены для транспортирования воздуха и газов, неагрессивных к чугуну, конструкционной стали и минеральному маслу.
Применяются:
· в системах пневматического транспортирования сыпучих материалов, емкостей пневмопочты;
· в системах аэрации отстойных бассейнов очистных сооружений, накопителей питьевой воды, рыбоводных прудов;
· при опрыскивании посевов и садов; пожаротушении;
· при удалении пыли в типографиях, литейных производствах, фильтровальных установках;
· для привода различных приспособлений и механизмов (захваты, прижимы).
Компрессоры комплектуются системой автоматики, глушителями всасывания и нагнетания, обратным клапаном и, по желанию заказчика, возможна поставка с шумозаглушающим кожухом. Компрессоры предназначены для работы в напорном или вакуумном режиме.
Компрессоры роторные серии ВФ выпускаются взамен производимых ранее компрессоров марок 1А, 2АФ

Характеристики

Обозначение компрессора                      Макс. разность давлений, кПа Произв. по воздуху Мощность эл.двигателя Масса Габаритные размеры
  напор вакуум м3/мин кВт кг мм
24ВФ-М-30-4,4-1,5-4 (23ВФ-4,7/1,3СМ2У3) 30 30 4,4 4 194 1230х900х475
22ВФ-М-30-6,6-3-5,5 (22ВФ-6,6/1,3СМ2У3) 30 30 6,6 5,5 188 1178х860х475
24ВФ-М-30-11,1-3-7,5 (23ВФ-11/1,3СМ2У3) 30 30 11,1 7,5 232 1230х900х475
24ВФ-М-40-10,8-3-11 (23ВФ-10/1,5СМ2У3) 40 30 10,8 11 264 1230х900х475
12ВФ-М-50-0,43-1,5-2,2 (12ВФ-0,2/1,8СМ2У3) 50 40 0,43 2,2 87 755х485х345
12ВФ-М-50-1,68-3-3 (12ВФ-1,7/1,5СМ2У3) 50 40 1,68 3 115 995х680х345
22ВФ-М-50-2,34-1,5-4 (22ВФ-2,5/1,5СМ2У3) 50 40 2,34 4 188 1178х860х475
22ВФ-М-50-6,3-3-7,5 (22ВФ-6,3/1,5СМ2У3) 50 40 6,3 7,5 207 1178х860х475
32ВФ-М-50-13,2-1-18,5 (32ВФ-13/1,5СМ2У3) 50 40 13,2 18,5 836 2030х1320х794
32ВФ-М-50-22,8-1,5-30 (32ВФ23/1,5СМ2У3) 50 40 22,8 30 846 2030х1320х794
34ВФ-М-50-36,6-1,5-45 (34ВФ-37/1,5СМ4У3) 50 40 36,6 45 1064 2125х1470х810
24ВФ-М-60-10,2-3-15 60 40 10,2 15 278 1230х900х475
12ВФ-М-80-1,5-3-4 (12ВФ-1,5/1,8СМ2У3) 80 45 1,5 4 123 995х680х345
22ВФ-М-80-6-3-11 (22ВФ-5,7/1,8СМ2У3) 80 45 6,0 11 238 1178х860х475
32ВФ-М-80-21-1,5-45 (32ВФ-21/1,8СМ2У3) 80 45 21 45 931 2030х1320х794
Обозначение изделия


Разность давлений,

кПа

Производи-тельность,

м3/мин

Мощность эл.двигателя,

кВт

Масса,

кг

Габаритные размеры,

мм

3АФ49К52С 40 1,54 2,2 253 1360х450х780
3АФ49К52Х 50 2,82 5,5 388 1720х560х1005
3АФ49К52Ц 50 3,18 5,5 388 1720х560х1005
3АФ49К52Ш 50 3,72 5,5 388 1720х560х1005
3АФ53К52Т 50 4,92 7,5 453 1720х680х980
3АФ53К52Ф 50 6,00 7,5 423 1720х590х980
3АФ53К52Х 50 6,60 7,5 423 1720х590х980
3АФ53К51Ц 25 8,76 5,5 409 1720х590х980
3АФ57К51М 30 13,68 11,0 1083 2480х860х1370
3АФ57К51Н 25 17,82 11,0 1083 2480х860х1370
3АФ57К52Н 40 17,46 18,5 1123 2480х860х1370
3АФ59К52Р 50 28,68 37 1611 3220х1105х1510
Обозначение изделия

Макс. разность давлений,

кПа, режим

Производи-тельность,

 м3/мин

Мощность эл.двигателя,

кВт

Масса,

кг

Габаритные размеры,

мм

Напорный Вакуумный
1Г21-30-2В 30 30 4,32 4,0 285 1050х450х545
1Г21-30-4В 30 30 1,68 2,2 285 1020х450х545
1Г21-50-2В 50 40 4,08 5,5 285 1075х450х545
1Г21-50-4В 50 40 1,44 3,0 285 1050х450х545
1Г21-80-2В 80 45 3,78 7,5 297 1180х450х545
1Г22-30-2В 30 30 6,6 5,5 306 1125х450х545
1Г22-30-4В 30 30 2,76 3,0 306 1100х450х545
1Г22-50-4В 50 40 2,46 5,5 323 1230х450х545
1Г22-50-2В 50 40 6,3 7,5 323 1230х450х545
1Г22-80-2В 80 45 6,0 11 367 1290х450х585
1Г24-30-2В 30 30 11,1 7,5 348 1330х450х545
1Г24-30-4В 30 30 4,68 5,5 348 1330х450х545
1Г24-50-4В 50 40 4,2 7,5 392 1205х450х700
1Г24-60-2В 60 40 10,2 15 440 1440х515х630
1Г32-30-4В 30 30 24,0 18,5 1070 1830х664х872
1Г32-30-6В 30 30 14,4 15 1070 1830х664х872
1Г32-30-8В 30 30 9,6 11 1070 1830х664х872
1Г32-50-4В 50 40 22,8 30 1135 1890х664х892
1Г32-50-6В 50 40 13,2 18,5 1135 1890х664х892
1Г32-50-8В 50 40 8,4 15 1070 1890х664х882
1Г32-80-4В 80 45 21 45 1287 1990х664х912
1Г32-80-6В 80 45 11,4 30 1287 1995х723х912
  Максимальная разность давлений, кПа
Е21-50-4А 50 1,44 4,0 240 1030х520х510
Е21-60-2А 60 3,6 7,5 256 1085х520х510
