Изоляторы линейные тарельчатые

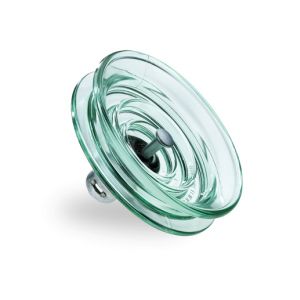

Изоляторы двукрылой формы типа ПСД. (ПСД 70Е ПСД 100В).
Предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи, в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.
Эксплуатируются при температуре окружающего воздуха от -60 до +50 °С.
Исполнение УХЛ 1 по ГОСТ 15150. Изготавливаются по ТУ 3493-004-99267582-2009.
Изоляторы соответствуют требованиям ГОСТ 6490-93.
Изолирующая деталь обладает двукрылой формой. В её верхней части имеется выступ, увеличивающий длину пути тока утечки. Кроме того, цилиндрическая "юбка" изолятора в нижней части переходит в конус, что ещё больше увеличивает длину пути тока утечки. Эти конструктивные особенности увеличивают площадь поверхности изолятора, не подверженной атмосферным отложениям. Благодаря этому, изоляторы такой модификации применяются в местностях с высоким уровнем загрязненности атмосферы и позволяют значительно увеличить общую длину пути утечки изолирующей подвески, не увеличивая количество изоляторов в гирлянде и, соответственно, не увеличивая общую строительную высоту гирлянды и не увеличивая высоту опоры ЛЭП. Данная модификация изолятора была изобретена в СССР специально для применения в контактной сети железных дорог. За границей такой тип изоляторов не производится!
Обозначение изолятора и его расшифровка:
ПСД 70Е (212W и 112W), ПСД 100В (212W и 112W).
Первая буква обозначает вид изолятора: «П» - подвесной.
Вторая буква обозначает материал изоляционной детали: «С» - стекло.
Третья буква - это условное обозначение конфигурации (формы) изоляционной детали: «Д» - двукрылая форма исполнения изоляционной детали.
Группа цифр (после двух или трех первых букв) обозначает класс изолятора по разрушающей механической силе:
«70» - 70 кН,
«100» - 100 кН.
Четвертая буква (буква после первой группы цифр) обозначает модернизацию (модификацию) изолятора: «А», «Б», «В», «Г» и т.д.
Первая цифра в обозначении 112W или 212W (во второй группе цифр) обозначает условный размер строительной высоты:
«1» - большая (увеличенная) высота,
«2» - малая (уменьшенная).
Буквами W или V обозначают тип замка в соединении изолятора по ГОСТ 12253-88:
«W» - пружинный w- образный замок,
«V» - шплинтовой v-образный замок.
Условное обозначение |
ПСД70Е 212W |
ПСД70Е 112W |
ПСД100В 212W |
ПСД100В 112W | |
---|---|---|---|---|---|
PSD70BS | PSD70BL | PSD100BS | PSD100BL | ||
Минимальная механическая разрушаюшая нагрузка, кН | 70 | 70 | 100 | 100 | |
Минимальная прочность остатка, кН | 56 | 56 | 80 | 80 | |
Диаметр изоляционной детали, D,мм | 270 | 270 | 280 | 280 | |
Строительная высота, Н,мм | 127 | 146 | 127 | 146 | |
Номинальная длина пути утечки, мм | 411 | 411 | 425 | 425 | |
Условный размер сферического соединения по ГОСТ 27396-93, МЭК 120-84 | 16 | 16 | 16 | 16 | |
Пробивное напряжение в изолирующей среде, кВ | 130 | 130 | 130 | 130 | |
Выдерживаемое напряжение 50гц (сухое) | 75 | 75 | 75 | 75 | |
Выдерживаемое напряжение 50 Гц (под дождем),кВ | 45 | 45 | 45 | 45 | |
Выдерживаемое импульсное напряжение, сухое | 110/110 | 110/110 | 110/110 | 110/110 | |
Номинальное напряжение при допустимом уровне радиопомех, кВ | Дб | 60 | 60 | 60 | 60 |
кВ | 20 | 20 | 20 | 20 | |
Дб | 86 | 86 | 86 | 86 | |
кВ | 30 | 30 | 30 | 30 | |
Масса кг, не более | 4,6 | 4,6 | 5,1 | 5,1 |
