Дизельные электростанции

Дизельная электростанция АД-200 кВт

Код в каталоге: 782

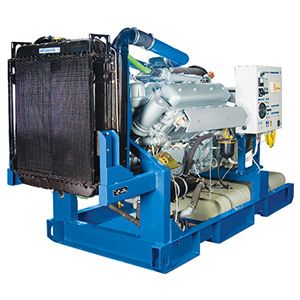

Дизельная электростанция АД-200 кВт

Электрогенераторные установки серии АД-200 (200 квт.)предназначены для получения трехфазного электрического тока напряжением 400 В, частотой 50 Гц.

Как основной источник электроснабжения применяются для автономных объектов (удалённые населённые пункты, фермерские хозяйства, вахтовые посёлки, буровые установки и т.п.).
В качестве резервных источников электроснабжения могут применяться на объектах, требующих повышенной надёжности энергообеспечения (школы, учреждения здравоохранения, банки, гостиницы, спортивные сооружения и т.п.)

Характеристики электростанции АД-200:

Номинальная мощность, кВт 200 Заправочные емкости, л: топливный бак 300
Максимальная мощность в течение 1 часа, кВт 220 система охлаждения 60
Базовый двигатель ЯМЗ-7514.10-02  система смазки 32
Продолжительность непрерывной работы при номинальной мощ-ти без дозаправки топливом, ч 6 Удельный расход топлива при номинальной мощности, г/кВт.ч 220
Номинальная частота, Гц 50 Расход масла, % от расхода топлива 0,2
Номинальный коэффициент мощности 0,8 Род тока Переменный, трехфазный
Номинальный ток, А 360
Номинальное напряжение, В 400 Габаритные размеры, мм длина 2925
Регулятор частоты вращения Класс 3, ГОСТ 10511 ширина 1285
Наклон регуляторной характеристики, % 3-8 высота 1720
Частота вращения коленчатого вала двигателя, мин-1 1500 Степень автоматизации по ГОСТ 13822-82 1
Гарантийная наработка, час 3000 Масса незаправленного электроагрегата, кг 2960
Ресурс до капитального ремонта, час 15 000 Рабочий объем двигателя, л 14,86

Комплектация:

  • двигатель ЯМЗ-7514.10-02 с зарядным генератором и стартером;
  • силовой бесщеточный синхронный генератор Leroy Somer LSA 46.2 L6
  • базовая рама;
  • система выпуска без глушителей;
  • система впуска с воздушным фильтром;
  • система топливоподачи с топливным баком на 200 л. и топливными фильтрами;
  • механизм управления топливным насосом высокого давления;
  • система охлаждения с радиатором;
  • комплект ЗИП;
  • комплект эксплуатационной документации;
  • глушитель шума
  • пульт управления:
    • 1-ой степени автоматизации (ручное управление)
    • 2-ой степени автоматизации (автоматическое управление)
    • 3-ой степени автоматизации (специальное исполнение подразумевает демонтаж пульта управления для установки системы автоматики заказчика)

Дополнительное оборудование:

  • Подогреватели охлаждающей жидкости (ОЖ)
    • ПЖД-30
    • Webasto
    • Электрический подогреватель охлаждающей жидкости
  • комплект аккумуляторных батарей 6СТ-190А (2 шт.) с комплектом проводов
  • Электронный регулятор частоты вращения фирмы GAC
  • Система учета расхода топлива
  • Дополнительный топливный бак
  • cистема дозаправки топливом
    • Ручной насос
    • Электрический насос

Таблица степеней автоматизации :

1-ая степень автоматизации - Запуск и остановку дизельного электроагрегата;
- Подключение и отключение нагрузки генератора вручную;
- Автоматическое отключение нагрузки от генератора при любой остановке электроагрегата;
- Ручное изменение напряжения генератора;
- Аварийную защиту электроагрегата (путем его остановки) с сигнализацией причины аварийного состояния.
2-ая степень автоматизации (резервирование сети) - Автоматический пуск дизельного электроагрегата и подключение нагрузки при исчезновении напряжения основной питающей сети или при уходе его величины за пределы, заданные программируемыми установками;
- Автоматический возврат к питанию нагрузки от сети при восстановлении ее параметров с остановом электроагрегата.- Система управления второй степени автоматизации на базе микропроцессорного контроллера с функцией резервирования сети;
- Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В;
- Электрический подогреватель охлаждающей жидкости от сети 220 В
3-ая степень автоматизации: По согласлванию с заказчиком

Соответствие стандартам:
Электрогенераторные установки серии АД-200 производства ОАО "Автодизель" (Ярославский моторный завод) соответствуют ГОСТ 13822-82. Климатическое исполнение УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С. При наличии предпускового подогрева агрегата до минус 40°С.
