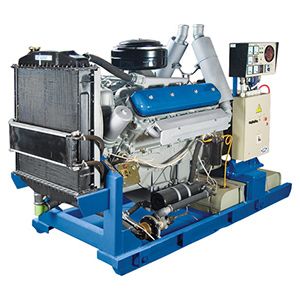

Дизельная электростанция АД-100 кВт

Код в каталоге: 778

Электростанции 100 квт. серии АД-100 на базе двигателя ЯМЗ-238М2.

Используются в качестве основного или резервного источника электроснабжения.

Благодаря своей надежности и неприхотливости к условиям эксплуатации применятюся на объектах, требующих повышенной надёжности.

Так же большим достоинством этих электронций считается ремонтопригодност, благодаря которой электростанции широко используются в самых отдаленных местах.

Характеристики электростанции АД-100:

Номинальная мощность, кВт	100	Заправочные емкости, л:	топливный бак	200
Максимальная мощность в течение 1 часа, кВт	110		система охлаждения	36
Базовый двигатель	ЯМЗ-238М2-45		система смазки	34
Продолжительность непрерывной работы при номинальной мощ-ти без дозаправки топливом, ч	8	Удельный расход топлива при номинальной мощности, г/кВт.ч		230
Номинальная частота, Гц	50	Расход масла, % от расхода топлива		0,5
Номинальный коэффициент мощности	0,8	Род тока		Переменный, трехфазный
Номинальный ток, А	180	Род тока		Переменный, трехфазный
Номинальное напряжение, В	400	Габаритные размеры, мм	длина	2475
Регулятор частоты вращения	Класс 3, ГОСТ 10511		ширина	1100
Наклон регуляторной характеристики, %	3-8		высота	1670
Частота вращения коленчатого вала двигателя, мин-1	1500	Степень автоматизации по ГОСТ 13822-82		1 и 2
Гарантийная наработка, час	3000	Масса незаправленного электроагрегата, кг		2050
Ресурс до капитального ремонта, час	12 000	Рабочий объем двигателя, л		14,86

Комплектация:

двигатель ЯМЗ-238М2-45 с зарядным генератором и стартером;
силовой бесщеточный синхронный генератор Leroy Somer LSA 44.2 S7
базовая рама;
система выпуска без глушителей;
система впуска с воздушным фильтром;
система топливоподачи с топливным баком на 200 л. и топливными фильтрами;
механизм управления топливным насосом высокого давления;
система охлаждения с радиатором;
комплект ЗИП;
комплект эксплуатационной документации;
пульт управления:
- 1-ой степени автоматизации (ручное управление)
- 2-ой степени автоматизации (автоматическое управление)
- 3-ой степени автоматизации (специальное исполнение подразумевает демонтаж пульта управления для установки системы автоматики заказчика.)

Дополнительное оборудование:

Подогреватели охлаждающей жидкости (ОЖ)
- ПЖД-30
- Webasto
- Электрический подогреватель охлаждающей жидкости
комплект аккумуляторных батарей 6СТ-90А (2 шт.) с комплектом проводов
Электронный регулятор частоты вращения фирмы GAC
Система учета расхода топлива
Дополнительный топливный бак
cистема дозаправки топливом
- Ручной насос
- Электрический насос

Таблица степеней автоматизации :

1-ая степень автоматизации	- Запуск и остановку дизельного электроагрегата; - Подключение и отключение нагрузки генератора вручную; - Автоматическое отключение нагрузки от генератора при любой остановке электроагрегата; - Ручное изменение напряжения генератора; - Аварийную защиту электроагрегата (путем его остановки) с сигнализацией причины аварийного состояния.
2-ая степень автоматизации (резервирование сети)	- Автоматический пуск дизельного электроагрегата и подключение нагрузки при исчезновении напряжения основной питающей сети или при уходе его величины за пределы, заданные программируемыми установками; - Автоматический возврат к питанию нагрузки от сети при восстановлении ее параметров с остановом электроагрегата.- Система управления второй степени автоматизации на базе микропроцессорного контроллера с функцией резервирования сети; - Зарядное устройство для автоматической подзарядки аккумуляторных батарей от сети 220 В; - Электрический подогреватель охлаждающей жидкости от сети 220 В
3-ая степень автоматизации:	По согласованию с заказчиком

Соответствие стандартам:
Электрогенераторные установки серии АД-100 производства ОАО "Автодизель" (Ярославский моторный завод) соответствуют ГОСТ 13822-82. Климатическое исполнение УХЛ ГОСТ 15150-69 с температурой окружающей среды от минус 10°С до плюс 50°С. При наличии предпускового подогрева агрегата до минус 40°С.
