Взрывозащищенные коробки

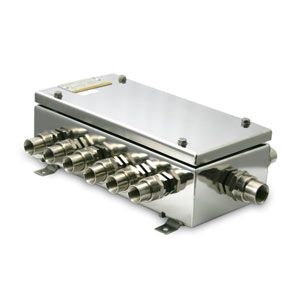

Взрывозащищенные коробки соединительные типа SA/SS из нержавеющей стали AISI 316L (монель)

Код в каталоге: 1804
Коробки соед. типа SA/SS из нерж. стали AISI 316L (монель)

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Взрывозащищенные коробки серии SA/SS относятся к стационарным многофункциональным устройствам. Коробки серии SA/SS могут использоваться для решения целого ряда задач: клеммные коробки, коробки для силовых зажимов, корпуса для установки различных Ex-компонентов, а также в качестве корпусов постов и шкафов управления, в случае необходимости монтажа их во взрывоопасных зонах и условиях с агрессивной окружающей средой.

Взрывозащищенность коробок серии SA/SS обеспечивается видами взрывозащиты: “Искробезопасная электрическая цепь” уровня “ia” по ГОСТ 30852.10-2002 (МЭК 60079-11:1999), защитой вида “е” по ГОСТ 30852.8-2002 и выполнением их конструкции в соответствии с требованиями ГОСТ 30852.0-2002 (МЭК 60079-0:1998). Вид взрывозащиты “искробезопасная электрическая цепь” достигается за счет установки в коробках электротехнических устройств с входными и выходными искробезопасными цепями уровня “ia”. Защита вида “е” достигается за счет обеспечения степени защиты корпуса клеммной коробки от внешних воздействий не ниже - IP65, выбора путей утечки и электрических зазоров между клеммными зажимами клеммных колодок, а также электроизоляционных материалов, удовлетворяющих требованиям ГОСТ 30852.0-2002 (МЭК 60079-0:1998).

Рудничное исполнение коробок SA/SS позволяет применять их в шахтах, рудниках, опасных по газу (метану), угольной пыли, а также в подземных военных сооружениях.

Взрывозащищенные коробки серии SA/SS выполнены в виде прямоугольного корпуса с крышкой, изготовленных из 2-х миллиметровой листовой нержавеющей стали (монель) марки AISI 316L 03Х17Н14М3 по ГОСТ 5632. Состав нержавеющей стали: C 0.035%, Cr 16.0-18.0%, Ni 10.0-15.0%, Mo 2.0-3.0%, P 0.04%, S 0.03%, Mn 2%, Si 0,75%. Такой тип нержавеющей стали часто применяется на химических предприятиях и в морском оборудовании, так как наряду с высокой прочностью он обладает отличной стойкостью к высоким температурам и коррозии).

Благодаря специальному уплотнителю корпус имеет превосходные показатели степени защиты от внешних воздействий IP67, что подтверждено результатами испытаний. Установочные отверстия, находящиеся в пределах периметра коробки, расположены таким образом, что они не связаны ни с системой уплотнения, ни с крепежными болтами крышки. Все крепежные болты выполнены из нержавеющей стали, что гарантирует высокую надежность крепления.

Внешний и внутренний зажим заземления изготовлены из нержавеющей стали, которые в свою очередь могут быть связаны с монтажной рейкой для клеммников, монтажной пластиной или с шиной заземления. Вследствие того, что нержавеющая сталь является превосходным проводником, заземление для кабельных сальников обеспечивается через контакт со стенкой корпуса без необходимости применения дополнительных мер по обеспечению непрерывности цепи заземления.

Поставка взрывозащищенных коробок серии SA/SS может быть осуществлена в разных вариантах: с установкой клеммников на различные токи, с Ех-компонентами по спецификации заказчика или пустыми, как Ех-компонент, необходимый в составе оборудования заказчика при прохождении сертификации. Особо необходимо отметить возможность применения данных изделий фирмами-изготовителями комплексного оборудования.



Область применения - подземные выработки рудников и шахт, опасные по газу (метану), угольной пыли; взрывоопасные зоны помещений и наружных установок согласно маркировке взрывозащиты, ГОСТ 30852.13-2002 (МЭК 60079-14:1996) и зоны, опасные по воспламенению горючей пыли, по ГОСТ IEC 61241-3-2011, опасные производственные объекты I, II, III, IV классов опасности, поднадзорные Ростехнадзору РФ и национальным техническим надзорам стран ТС и СНГ.

СООТВЕТСТВИЕ СТАНДАРТАМ
 ГОСТ 12.2.007.0-75. ССБТ, ГОСТ 14254-96 (МЭК 529-89), ГОСТ 30852.0-2002 (МЭК 60079-0:1998), ГОСТ 30852.10-2002 (МЭК 60079-11:1999),
ГОСТ 30852.8-2002, ГОСТ 30852.13-2002 (МЭК 60079-14:1996), ГОСТ 30852.20-2002, ТР ТС 012/2011, ТР ТС 004/2011,
ПБ 05-618-03, ПБ 03-553-03, ГОСТ IEC 61241-1-1-2011, ГОСТ 24754-81, Гл. 7.3 ПУЭ, Гл. 7.4 ПУЭ, РД 5.2-093-2004
