РДИМ 10-1,5-4-УХЛ1 - для эффективной защиты ЛЭП

РДИМ 10-1,5-4-УХЛ1 – разрядник, предназначенный для защиты линий электропередач от прямых ударов молний и грозовых перенапряжений, а также подходов к подстанциям напряжением 6, 10 кВ трехфазного переменного тока.

Технические характеристики РДИМ 10-1,5-4-УХЛ1

Конструкция и принцип действия РДИМ 10-1,5-4-УХЛ1

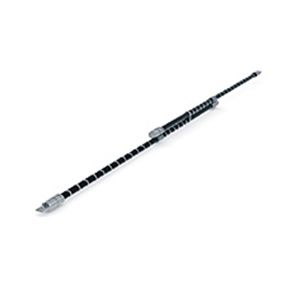

Разрядник РДИМ 10-1,5-4-УХЛ1 – это  два отрезков кабеля (полиэтилен высокого давления с резистивным корделем), которые соединены хомутами. Отрезки корделя присоединяют через искровые промежутки к металлическим оконцевателям.Разрядник при помощи оконцевателей присоединяется к проводу универсальным зажимом и к опоре кронштейном.Крепление соединяются с траверсой шиной для заземления.При воздействии грозового импульса  искровые промежутки перекрываются, и резистивный кордель верхнего отрезка кабеля с сопротивлением R выносит высокий потенциал U на поверхность средней части нижнего отрезка.Зажим в этом случае имеет два варианта модификации конструкции: для установления на неизолированные провода, так и на защищенные. Для защищенных проводов у зажима в комплекте есть прокусывающие шины. Также кордель нижнего отрезка с сопротивлением R, выносит низкий потенциал 0 на поверхность средней части верхнего отрезка кабеля.

Так, для каждого разрядного модуля приложено полное напряжение U одновременно, и для всех модулей создаются условия синхронного начала развития скользящих разрядов. При перекрытии соответственных модулей создается тем самым длинный канал перекрытия.

Enlarge this image

Enlarge this image

РДИМ 10-1,5-4-УХЛ1 - принципы установки

Для обеспечения гарантированной защиты, как от прямых ударов молнии, таки грозовых импульсов, на каждую опору устанавливают по три разрядника модульного типа РДИМ 10-1,5-IV-УХЛ1 на все фазы. При этом обеспечивается не более 10 Ом сопротивление заземления только на ближайших опорах подхода воздушных линий к подстанции (остальные опоры не требуют заземления). На отдельных участках целесообразно построить защиту следующим образом: на все опоры устанавливаются по три разрядника РДИМ-10-1,5-IV-УХЛ1; две крайние опоры с двух сторон заземляют, обеспечивая величину заземления не более 10 Ом. При невозможности выдержать эту величину заземления, компенсируют дополнительным заземлением еще одной или нескольких соседних опор на каждой стороне участка.Установка разрядников  РДИМ 10-1,5-4-УХЛ1 на опорах, расположенных близко к подстанциям, предотвращает короткие замыкания во время грозы, которые могут привести к электродинамическому удару по обмоткам трансформаторов. Тем самым, эти установки значительно увеличивают срок эксплуатации и гарантированную, безопасную, бесперебойную подачу электроэнергии  при неблагоприятных атмосферных воздействиях (молнии, гроза).

Enlarge this image
